سیستم های لوله کشی گرمایشی:
- سیستم های گرمایشی مرکزی می توانند با یونیت های واسطی همچون رادیاتور و فن کوئل بسته شوند.
- دو نوع معمول لوله کشی در سیستم های گرمایشی وجود دارد که در اینجا به اختصار توضیح داده میشوند:

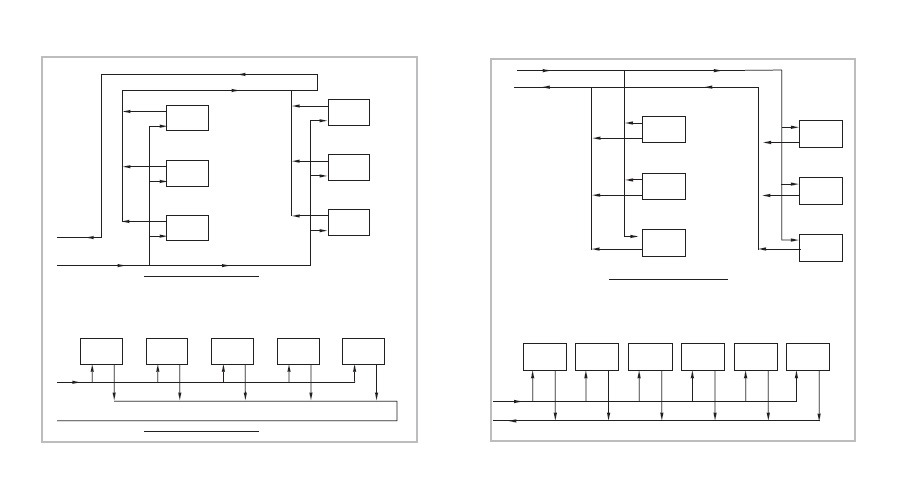

سیستم لوله کشی با برگشت مستقیم:
- در این روش، آب برگشتی از هر یک از دستگاه های پخش کننده ی حرارت مستقیما وارد لوله برگشت شده، مسیر حرکت به سمت موتورخانه را طی می کند.
- در این نوع لوله کشی، دستگاه پخش کننده ی حرارتی که به موتورخانه نزدیک تر است (نسبت به دستگاه های دیگر) طول لوله ی رفت و برگشت کمتری داشته (افت فشار کمتر در مسیر) در نتیجه آب در مدار دستگاه راحت تر و بیشتر سیرکوله میشود.
- این به آن معنی است که در مدار دستگاه های دورتر، جریان کمتری وجود دارد.
- این طریقه لوله کشی برای مکانهایی که دستگاه های پخش کننده حرارت دارای افت فشارهای نامساوی هستند (مانند فن کویل، هر کدام نیز یک شیر تنظیم کننده balancing valve دارند) توصیه می شود.
- قابل ذکر است سیستم لوله کشی رادیاتور ها در ساختمان های کوچک با برگشت مستقیم انجام می گردد.
سیستم لوله کشی با برگشت معکوس:
- در این سیستم آب برگشتی از دستگاه ها در جهت حرکت آب در لوله رفت حرکت می کند تا لوله برگشت آب آخرین دستگاه نیز به آن متصل می گردد، پس از آن آب به سمت موتورخانه حرکت خواهد کرد.
- در این سیستم لوله کشی مجموع طول لوله های رفت و برگشت برابر هستند، در نتیجه افت فشار در مدار لوله کشی تمام دستگاه ها مساوی است.
- اگر دستگاه های پخش کننده گرما دارای افت فشار مساوی و یا تقریبا مساوی باشند، لوله کشی با برگشت معکوس برای آنها پیشنهاد می شود. در اینصورت مقدار آب در هر مدار متناسب با قطر لوله محاسبه شده، جریان خواهد یافت.
- قابل ذکر است که سیستم لوله کشی بیشتر ساختمان ها به این روش انجام می شود.
