سیستم گرمایش از کف

[vc_row][vc_column][vc_column_text]امروزه با افزایش روز افزون جمعیت و همچنین کاهش منابع انرژی، اهمیت مصرف بهینه انرژی افزایش یافته است. در این راستا نقش سیستم های گرمایشی ساختمان ها و مجتمع های مسکونی در کنترل  و بهینه سازی مصرف انرژی مهم و قابل تامل می باشد. سیستم گرمایش از کف که در فرآیند گرمایشی آن، انتقال حرارت تابشی سهم زیادی دارد (بیش از 50 درصد از انتقال حرارت به صورت تابشی است) در مقایسه با سایر سیستم های گرمایشی نه تنها در صرفه جویی و بهینه سازی مصرف انرژی بلکه در مقوله رفاه و آسایش ساکنان ساختمان ها دارای نقاط قوت بسیاری می باشد.. در سالهای اخیر، سیستم گرمایشی از کف در کشورهای اروپائی و آمریکا بسیار متداول شده است و دلیل این گسترش روزافزون بهینه بودن مصرف انرژی، توزیع یکسان گرما در تمامی سطح و فضا و دوری از مشکلات موجود در سایر روش ها ، به عنوان مثال سیاه شدن دیوارها، گرفتگی و پوسیدگی لوله ها و… می باشد. استفاده از روش گرمایش از کف جهت گرمایش محل سکونت از دیرباز به طرق مختلف انجام می گرفته است. بطوریکه رومی ها زیر کف را کانال کشی کرده و هوای گرم را از آن عبور می دادند و کره ای ها دود حاصل از سوخت را قبل از اینکه از دودکش عبور کند از زیر کف انتقال می دادند. در سال 1940 نیز فردی بنام سام لویت برای این منظور لوله های آب گرم را در زیر کف قرار داد. درکشور ایران نیز درمناطق کوهستانی و سردسیر ازجمله آذربایجان این روش مورد استفاده قرار می گرفته، که بیشترین مورد استفاده آن درحمام ها بود.

به طور کلی سه نوع روش گرمایش از کف موجود است:
1- سیستم گرمایش از کف با هوای گرم

2- سیستم گرمایش از کف با جریان الکتریسیته

3- سیستم گرمایش از کف با آب گرم

به دلیل اینکه هوا نمی تواند گرمای زیادی را درخود نگاه دارد روش هوای گرم در موارد مسکونی چندان به صرفه نیست و روش الکتریکی نیز فقط زمانی مقرون به صرفه است که قیمت انرژی الکتریکی کم باشد.درمقایسه با دو روش ذکر شده، سیستم گرمایش با آب گرم مقرون به صرفه تر و خوشایندتر می باشد. بدین خاطر سالهای متوالی در سراسر دنیا مورد استفاده قرار گرفته است.

روش گرمایش از کف به عنوان راحت ترین، سالم ترین وطبیعی ترین روش برای گرمایش شناخته شده است. همانطور که افراد دریک روز سرد زمستانی توسط تشعشع خورشید احساس گرما می نمایند دراین روش نیز گرما را بوسیله انتقال حرارت تشعشعی(تابشی) از کف دریافت می کنند و یقیناً احساس آسایش بیشتری خواهند نمود. در این سیستم گرمایشی معمولاً دمای آب گرم موجود در لوله های کف خواب بین 40 تا 50 درجه سانتی گراد می باشد که درمقایسه با سایر روشهای موجود، که دمای آب بین 65 تا 80 درجه سانتی گراد است، 40 تا 60 درصد در مصرف انرژی صرفه جوئی می شود. در ساختمان هائی که دارای سقف بلند می باشند استفاده از سیستم گرمایش از کف باعث کاهش مصرف انرژی و صرفه جوئی در مصرف سوخت می شود، به این خاطر که در سایر روشها (مانند رادیاتور و بخاری) هوای گرم در اثر کاهش چگالی سبک شده و به سمت سقف می رود و اولین جائی را که گرم می کند سقف می باشد. به علت بالا بودن دمای هوا در کنار سقف میزان انتقال حرارت آن به سقف از هرجای دیگر بیشتر است و این عامل باعث اتلاف مقدار زیادی انرژی می شود.

در روش گرمایش از کف ابتدا قسمت پائین که مورد نیاز ساکنین است گرم می شود وهوا با دمای کمتری به سقف می رسد، که این یکی از مزایای اصلی این سیستم می باشد. یکی دیگر از مزایای استفاده از روش گرمایش از کف که امروزه بسیار مورد توجه واقع می شود آسایش و راحتی افراد می باشد، به طوریکه آسایش و راحتی فرد در محل سکونتش بدون اینکه از هر بابت دارای محدودیت باشد فراهم می شود. در نظر بگیرید که بدن شما در یک اتاق بگونه ای گرم شود که شما در هنگام استراحت هیچگونه هوای گرمی را استنشاق نکنید وتنفس شما بسیار ملایم صورت گیرد، این بهترین روش گرم کردن در یک آپارتمان و یا یک منطقه صنعتی است. همه اعضای بدن شما بخصوص پا که بیشترین فاصله را با قلب دارد همیشه گرم خواهد ماند و این برای انسان بسیار مطلوب خواهد بود.

همانگونه که قبلاً اشاره شد در گرمایش بوسیله رادیاتور یا بخاری دمای قسمت پائین اتاق سردتر از بالای آن می باشد که این حالت برای کودکان که دارای اندام کوچکی هستند ناخوشایند است، بطوریکه افزایش البسه آنها برای جلوگیری ازبیماری، آزادی کودکانه آنها را محدود می کند. سیستم گرمایش از کف برخلاف رادیاتور که هوای محل سکونت را به دلیل گرمای بیش ازحد خشک می کند،رطوبت را درحد متعادل نگه می دارد. همانطور که می دانید بیشتر افراد از کثیف شدن دیوارها و محیط زندگی در اثر استفاده ازمنابع گرمایی همچون بخاری و رادیاتور احساس نارضایتی می کنند. از آنجا که درسیستم گرمایش از کف جریان هوا به آرامی از پایین به بالا می باشد بنابراین دیوار ها پاکیزه می مانند. همین امر در مورد افرادی که دارای آلرژی (حساسیت) هستند بسیار مورد اهمیت است زیرا که محیط زندگی عاری ازهرگونه محرک خواهد شد. استفاده از این سیستم در مکانهایی همچون آشپزخانه و حمام که کف آنها معمولاً خیس و مرطوب است مناسب بوده و باعث خشک شدن کف می شود. مسئله مهم دیگر اینکه در این روش رطوبت زمین که دربعضی ازمنازل منجر به بروز بیماریهای مفصلی می شود از بین رفته و باعث کاهش درد بیماران مبتلا به ناراحتی هایی از قبیل رماتیسم خواهد شد. همچنین از رطوبت دیوارها و کپک زدن آن که شکل خوشایندی ندارد جلوگیری می شود و دیگر اینکه در این سیستم جایی برای رشد و تکثیر حشرات موزی وجود ندارد. یکی دیگر از فواید سیستم گرمایش از کف این است که دیگر فضای منزل یا محل کار توسط دستگاههای رادیاتور و بخاری اشغال نمی شود و به همین منظور آزادی بیشتری در تغییر دکوراسیون محل زندگی خواهید داشت. شاید به نظر آید که به هنگام نصب سیستم کف خواب دیگر نمی توانید پوشش مورد علاقه تان را برای کف انتخاب کنید! ولی این طور نیست. مطمئن باشید که شما می توانید برای پوشش کف منزل خود از هر نوع مصالحی ازجمله سنگ، سرامیک، کاشی پارکت چوب وفرش نیز استفاده کنید بدون اینکه تأثیری درگرمای مطلوب محیط شما بگذارد. یکی دیگر از مزایای استفاده از سیستم گرمایش از کف در روشهای ذوب برف می باشد بطوریکه از این روش برای ذوب یخ یا برف موجود در پیاده روها، لنگرگاههای بارگیری، جاده ها، ورودی ساختمانها و بیمارستانها، باند فرود هواپیما و زمینهای ورزشی از جمله زمین فوتبال وغیره که دسترسی آسان و سریع به محل الزامی است می توان استفاده کرد. بطوریکه این روش علاوه برکاهش هزینه های برف روبی و نمک پاشی، در حفظ ساختار موارد گفته شده بسیار موثر خواهد بود.

در حدود ۱۷۰۰ سال پیش در امپراتوری روم باستان سیستم گرمایش از کف بعنوان یک روش تامین حرارت مطلوب مورد استفاده واقع می گردید. رومیان با سوزاندن چوب و ایجاد گازهای مشتعل و عبور دادن این گازها از کانالهای هوایی موجود در کف ساختمان اقدام به گرم کردن کف منازل خود می کردند . این روش مدتهای مدیدی مورد استفاده قرار گرفته است.

هم اکنون نیز همین سیستم گرمایشی مورد استفاده قرار می گیرد با این تفاوت که نحوه عمل مقداری تغییر کرده است و بجای گاز داغ از آب گرم و بجای کانالها از لوله های مخصوص استفاده می کنند.
امروزه با پیشرفت تکنولوژی هزینه نصب سیستم گرمایش کفی کاهش یافته است و با استفاده از لوله های PEX دیگر مشکلات مربوط به لوله های مسی وفلزی و پلی بوتیلن را نخواهیم داشت . لوله های پلی بوتیلن (PB) مدتها در این روش مورد استفاده قرار می گرفت اما بدلیل وجود مشکلاتی مانند نشتی آب، کم کم جای خود را به لوله های جدید تر دادند.

امروزه لوله های پلیمری جدیدی که از جنس پلی اتیلن مشبک شده می باشند مورد استفاده قرار می گیرند که مانند لوله های PB نصب آنها بسیار آسان خواهد بود اما بخاطر ساختار مشبک آن خواص بهتری از خود نشان می دهند و مشکلات لوله های پلی بوتلین را ندارند .

• فواید استفاده از سیستم گرمایش کفی

۱-  آسایش و آرامش در بالاترین حد ممکن: درجه حرارت ثابت و دائمی درکلیه طول زمستان در نزدیکی کف ساختمان و در محلی که شما قرار دارید وجود خواهد داشت . این حالت بسیار دلپذیری است که محیط اطراف پا گرم بوده و هوای مورد تنفس گرمای زیادی نداشته باشد. پروفیل دمایی سیستم گرمایش کفی به پروفیل ایده آل بسیار نزدیک است، گرما به آرامی از کف به سمت سقف منتشر می شود، پای گرم و سر خنک، به سلامت کمک می کند.

۲- ثابت بودن حرارت: بعلت جرم بسیار پوشش کف ساختمان در صورت هر گونه قطع برق و یا عوامل دیگر که باعث توقف حرارت دهی مرکزی باشد ، مدت زمان سرد شدن آپارتمان بسیار طولانی تر از سایر روشها می باشد . در این سیستم ابتدا مدت زمانی طول می کشد تا کف زمین به درجه حرارت مطلوب برسد ، ولی پس از گرم شدن این حرارت به صورت باثبات تری در طول مدت زمستان مورد استفاده قرار خواهد گرفت .

۳- سبکی وزن ساختمان، افزایش ارتفاع اتاقها: بعلت استفاده از یکنوع لوله با سایز پائین و همچنین حذف عبور لوله های تاسیساتی از روی یکدیگر ( که عموما باعث بالا آمدن کف واحدها و پر کردن کف در زمان ساخت می شود ) ضخامت پوشش به مقدار زیادی کاهش می یابد. این امر ضمن کم کردن وزن ساختمان ( و در نتیجه استقامت بیشتر آن ) موجب افزایش ارتفاع سقف واحدها نیز می گردد.

۴- صرفه جویی در مصرف سوخت: بعلت تماس مستقیم افراد با منبع گرمایش درجه حرارت اتاق در درجات پائین تری تنظیم می گردد. این امر موجب صرفه جویی 40 الی 60 درصد در مصرف سوخت خواهد شد .

۵- آزادی عمل در دکوراسیون داخل منزل: بعلت قرار گرفتن این سیستم در داخل کف زمین اثاثیه را می توان در هر گوشه از ساختمان قرار داد . این امر بخصوص در واحدهای کوچکتر و اتاق خوابهای بافضای محدود ، ملموس تر خواهد بود .

۶- هوای پاکیزه تر و خشک نشدن هوا: در سیستم رادیاتوری ، عموما هوای اتاق خشک می شود . در بسیاری از موارد با قرار دادن کتری آب به روی رادیاتور سعی در افزایش رطوبت اتاق می شود . این مشکل در سیستم گرمایش کفی نمودی نخواهد داشت .

۷- تمیزی دیوارها و اثاثیه منزل: بعلت سیکل گردش هوای داغ در زمان استفاده از رادیاتور عموما دیوارهای بالای رادیاتور بمرور زمان سیاه شده و دوده را بخود جذب می نماید . در سیستم گرمایش کفی این مشکل برطرف شده و دیوارها وسایر لوازم در طول زمان سیاه نخواهد شد

8-استفاده از منابع حرارتی مختلف: سیستم گرمایش کفی می تواند از منابع مختلفی برای تامین گرمایش استفاده کند . موتور خانه ، پکیچ و حتی حرارت خورشیدی می توانند در این سیستم مورد استفاده قرار گیرند .

9- خشک تر باقی ماندن زمینهای مرطوب و یا خیس: در صورت نصب سیستم گرمایش کفی در محلهای مانند آشپزخانه ، سرویسهای بهداشتی و زیر زمین ، در صورت خیس شدن کف این محلها بعلت شستشو بسرعت خشک خواهد شد .

روشهای کنترل دما در سیستم گرمایش کفی:

ـ سیستم کنترل دمای بصورت دستی
ـ سیستم کنترل دمای اتوماتیک بصورت مکانیک
ـ سیستم کنترل دمای اتوماتیک بصورت برقی

▪ سیستم کنترل دمای بصورت دست

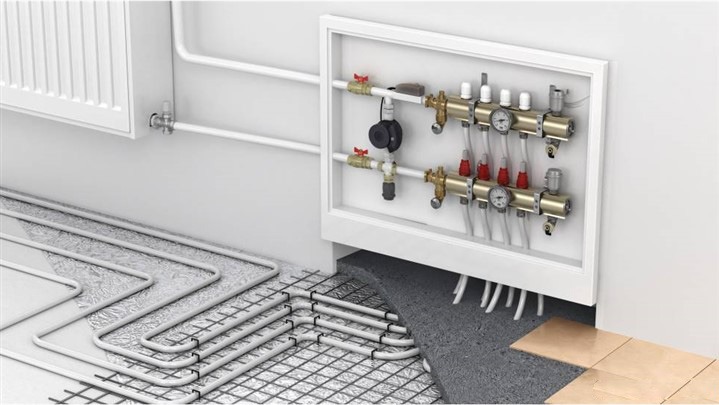

در این سیستم با استفاده از شیرآلات قطع و وصل متصل شده به خروجی های هر کلکتور،در جعبه مربوطه، امکان کنترل منطقه های حرارتی به صورت دستی امکان پذیر می گردد.از مزایای این سیستم، اقتصادی بودن و ساده بودن سیستم کنترلی، میتوان اشاره نمود.

▪ سیستم کنترل دمای اتوماتیک بصورت مکانیک

در این سیستم با نصب شیرآلات گرمایش از کف در داخل دیوار هر فضای گرمایشی، از طریق تنظیم ترموستات حرارتی نصب شده بر روی گرمایش کفی داخل دیوار، دمای محیط مربوط به صورت مکانیکی و خودکار کنترل می شود. در این روش داخل جعبه شیر گرمایشی، شیر تخلیه هوا پیش بینی می شود.

سیستم کنترل دمای اتوماتیک بصورت برقی

در این سیستم شیرهای برقی که به حس گرهای الکتریکی در هرمحیط به طورجداگانه وصل شده اند، فرمان قطع و وصل هرمدار حرارتی را دریافت نموده و عملیات تنظیم خودکار هر محیط را انجام می دهند.امکان دیگری همانند، دبی سنج و یا دماسنج نصب شده بر روی هر خروجی وورودی کلکتور امکان کنترل های مختلف و متنوعی را برای کاربر ممکن می سازد.

• انواع منبع تامین کننده حرارتی ممکن جهت سیستم گرمایشی از کف:

سیستمهای گرمایش از کف همانند سیستم رادیاتور قابلیت اتصال به انواع منابع تامین کننده حرارتی را دارا میباشند. ولی با توجه به راندمان بالای گرمایش کفی دمای مورد نیاز به بیشتر از ۵۰ درجه نمیرسد. از طرف دیگر دمای مورد نیاز سیستم آبرسانی حد اقل ۶۰ درجه می باشد. در نتیجه در ساختمانی که از گرمایش کفی استفاده می کند نیاز به دو مدار با درجه حرارت متفاوت ضروری است که به روشهای ذیل ممکن می باشد:

ـ استفاده از پکیج
ـ استفاده از موتورخانه با ۲ دیگ کوچک
ـ استفاده از موتورخانه با یک دیگ و مبدل حرارتی
ـ استفاده از موتورخانه با یک دیگ و الکترو والو با مدار بای پاس

• مدل شبیه سازی انرژی ساختمان

مدل سازی اتلاف گرمای سیستم گرمایش کف می تواند در یک مدل شبیه سازی شرایط حرارتی یک اتاق با گرمایش کف استفاده شود. بدین منظور مدل انتقال گرما را با خصوصیات مواد ثابت و پایدار مد نظر می گیرند. دیوارها، سقف، کف و پنجره ها با استفاده از یک متر حجمی کنترل محدود با یک طرح تهویه مجازی، مدل سازی می شوند. در این مدل، سیستم تهویه یک سیستم متعادل ساده است که دارای بازیافت گرما می باشد. اطلاعات آب و هوای ساعت به ساعت (اندازه گیری شده یا از یک طرح منبع سالانه) نیز به عنوان ورودی استفاده می شود.

پیش بینی دقیق جریان گرما و حرارت نشان دهندۀ این مطلب است که ساختمان های بزرگ می توانند به خوبی بعنوان مدل قرار داده شوند که این کار بر پایه ویژگی بعد آنها استوار می باشد. علاوه بر این بهتر است که شبیه سازی دینامیکی حرارت در لوله های گرمکن کف برای محاسبۀ دقیق اتلاف گرما به زمین، در صورتیکه هم میانگین دقیق و هم ماکزیمم جریان گرما نیاز باشد، استفاده گردد. معمولاً مقدار متوسط حرارت کف گرم شده نیاز است. اما تخمین این مقدار دشوار می باشد زیرا این مقدار به لیست طویلی از فاکتورها وابسته است که شامل میزان مصرف انرژی خانه و مقاومت حرارتی بین سیستم گرمایی کف واتاق می باشد که حتی اشتباهات کوچک در این تخمین باعث ایجاد تفاوت های بزرگ در اتلاف گرمای پیش بینی شده به زمین می گردد. مدل استفاده شده در این مقاله می تواند برای مدل سازی تأثیر پی و ساختمان کف در مصرف انرژی و اتلاف گرما به زمین توسط اتصال مدل کف به یک اتاق سنجیده و استفاده شود. با استفاده از این مدل جامع، شبیه سازی دینامیکی اتاق و سیستم گرمایی کف قابل اجرا می باشد. در این مدل تأثیر عایق در ساختمان کف و پی در مصرف انرژی خانه مهم نشان داده شده است. اما اِشکال مدل این است که کند بوده و به تعداد داده های زیادی نیازمند است. در هر حال این مدل می تواند به عنوان گامی به طرف اجرای سیستم های گرمکن کف قلمداد گردد.[/vc_column_text][/vc_column][/vc_row][vc_row layout=”container” content_placement=”middle”][vc_column][vc_cta h2=”جهت کسب اطلاعات بیشتر و ارسال سفارش” h4=”همین حالا تماس بگیرید:” txt_align=”center” shape=”round” style=”3d” color=”juicy-pink” add_button=”bottom” btn_title=”02186747″ btn_color=”green” btn_align=”center” btn_i_align=”right” btn_i_icon_fontawesome=”fas fa-phone-alt” btn_button_block=”true” btn_add_icon=”true” btn_link=”url:tel%3A02186747|title:02186747|target:%20_blank|”][/vc_cta][/vc_column][/vc_row]
