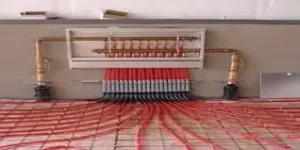

کلکتور پکيج یک وسیله است که برای توزیع آب گرم به رادیاتورها و سایر مصارف گرمایشی در ساختمان استفاده می‌شود. این دستگاه از یک لوله اصلی که به پکیج متصل است و چندین خروجی فرعی که به رادیاتورها وارد می‌شوند تشکیل شده است. هر خروجی فرعی دارای یک شیر کنترلی است که مقدار جریان آب را تنظیم می‌کند. بدین ترتیب، کلکتور پکيج باعث می‌شود که آب گرم با فشار و دمای مناسب به هر رادیاتور برسد و عملکرد پکیج را بهینه‌سازد.
کاربرد این دستگاه در ساختمان‌های مسکونی، اداری، تجاری و صنعتی زیاد است.
روش نصب کلکتور پکيج
1_
ابتدا محل مناسب برای نصب کلکتور پکيج را انتخاب می‌کنید. معمولا آن را در موتورخانه، آشپزخانه، سرویس بهداشتی یا تراس ساختمان نصب می‌کنند. محل نصب باید دارای دسترسی راحت، نور مناسب، خشک و بدون نم باشد. همچنین باید از نصب این دستگاه زیر اتصالات گاز و برق خودداری کنید.
2_
سپس جعبه کلکتور پکيج را در محل انتخاب شده نصب می‌کنید. جعبه کلکتور پکيج از جنس چوب، فلز یا پلاستیک است که دارای دو پایه در بالا و دو پایه در پایین است. این پایه‌ها با استفاده از بست‌های مناسب آن را نگه می‌دارند. جعبه کلکتور پکيج بايد حدود 15 تا 20 سانتي‌متر از سطح زمين بالاتر باشد تا لوله‌هاي خروجي فضاي كافي داشته باشند. جعبه این دستگاه باید کاملا تراز باشد و با استفاده از گچ، شن و سیمان یا پیچ و رولپلاک در جای خود محکم شود.
3_
کلکتور پکیج را درون جعبه نصب می‌کنید. این دستگاه می‌تواند از جنس برنج، فولاد ضد زنگ، پلی‌پروپیلن یا چدن باشد. کلکتور پکيج باید دارای تعداد خروجی مطابق با تعداد رادیاتورها باشد. همچنین باید دارای یک ورودی اصلی با قطر مناسب باشد که به پکیج متصل می‌شود. این دستگاه را با استفاده از بست‌های مناسب به پایه‌های جعبه متصل می‌کنید.
4_
شیرهای کنترلی را به خروجی‌های کلکتور پکیج نصب می‌کنید. شیرهای کنترلی می‌توانند از نوع مهره ماسوره‌ای، کوپلی یا پرسی باشند. شیرهای کنترلی با استفاده از اتصالات مناسب به خروجی‌های کلکتور پکيج وصل مي‌شوند. شیرهای کنترلی امکان تنظيم جريان آب را به هر رادياتور فراهم مي‌كنند.
5_
لوله‌های خروجی را به شیرهای کنترلی وصل می‌کنید. لوله‌های خروجی می‌توانند از جنس پلی‌اتيلن، پلی‌پروپیلن، چدن یا فولاد ضد زنگ باشند. لوله‌های خروجي را با استفاده از اتصالات مناسب به شيرهاي كنترلي وارد مي‌كنيد. لوله‌های خروجي را با رعايت قوانين لوله كشي در سطح ساختمان به رادياتورها مي‌رسانيد.
6_
آزمایش نشت آب و عملکرد کلکتور پکيج را انجام مي‌دهيد. براي آزمايش نشت آب، بعد از نصب كامل کلکتور پکيج و لوله ها، آب را در سطح ساختمان قطع كرده و فقط آب این دستگاه را باز مي‌كنيد. سپس با استفاده از يك فيش پمپ، فشار آب را در آن تا حدود 6 بار افزايش مي‌دهيد. در صورت عدم كاهش فشار طي 24 ساعت، يعني نشت آب وجود ندارد و در صورت كاهش فشار، يعني نشت آب وجود دارد و باید عامل آن را برطرف کنید.
برای آزمایش عملکرد کلکتور پکيج ، بعد از آزمایش نشت آب، آب را در سطح ساختمان باز می‌کنید و پکیج را روشن می‌کنید. سپس دمای آب گرم را در پکیج تنظیم می‌کنید و شیرهای کنترلی را به ترتیب باز و بسته می‌کنید. در هر خروجی، دمای آب گرم را با استفاده از یک ترمومتر اندازه‌گیری می‌کنید و با دمای تنظیم شده در پکیج مقایسه می‌کنید.
اگر دمای آب گرم در هر خروجی با دمای پکیج همخوانی داشته باشد، یعنی عملکرد کلکتور پکیج مناسب است و اگر اختلاف داشته باشد، یعنی عملکرد کلکتور پکیج نامناسب است و باید شیرهای کنترلی را تنظیم کنید.
انواع کلکتور پکیج و مشخصات فنی آنها
کلکتور پکيج را می توان بر اساس شکل هندسی، جنس ساخت و تعداد خروجی های آن دسته بندی کرد. بر اساس شکل هندسی، کلکتور پکيج به دو نوع صفحه تخت (Flat Plate Collector) و لوله خلاء (Evacuated Tube Collector) تقسیم می شود. کلکتور صفحه تخت شامل یک صفحه فلزی است که روی آن لوله های حامل آب گرم قرار دارند. این نوع کلکتور در مناطق با آب و هوای معتدل مناسب است. کلکتور لوله خلاء شامل چندین لوله شفاف است که درون آن ها لوله های حامل آب گرم قرار دارند. این نوع کلکتور در مناطق با آب و هوای سرد مناسب است.
بر اساس جنس ساخت، کلکتور پکيج به دو نوع فولاد ضد زنگ (Stainless Steel) و برنج (Brass) تقسیم می شود. کلکتور فولاد ضد زنگ دارای مقاومت بالای در برابر خوردگی، فشار و حرارت است. این نوع کلکتور در مناطق با آب سخت مناسب است. کلکتور برنج دارای قابلیت جوش دادن بالا، قابل فرزارش و قابل باز گشای است. این نوع کلکتور در مناطق با آب نرم مناسب است.
بر اساس تعداد خروجی های آب گرم، کلکتور پکيج به دو نوع چند خروجی (Multi-Outlet) و تک خروجی (Single-Outlet) تقسیم می شود. کلکتور چند خروجی دارای چندین خروجی است که آب گرم را به مصارف مختلف ساختمان ارسال می کند. این نوع کلکتور در ساختمان های با تعداد واحد زیاد مناسب است. کلکتور تک خروجی دارای یک خروجی است که آب گرم را به یک مصرف ارسال می کند. این نوع کلکتور در ساختمان های با تعداد واحد کم مناسب است.
مزایا و معایب کلکتور پکیج نسبت به لوله‌کشی سنتی
لوله کشی کلکتوری یک روش نوین برای لوله کشی آب گرم ساختمان است که مزایای زیادی نسبت به لوله کشی سنتی دارد. برخی از مزایای لوله کشی کلکتوری عبارتند از:
- توزیع یکنواخت و همگون آب گرم در تمام بخش های ساختمان
- افزایش فشار آب گرم و جلوگیری از افت فشار در طبقات بالاتر
- امکان کنترل جریان آب گرم در هر بخش به صورت جداگانه
- جلوگیری از هدر رفت آب و انرژی
- رفع نشت آب و خوردگی لوله ها
- راحتی در تعمیر و تغییر لوله ها
- زیبایی بیشتر و عدم نظر دادن لوله ها
برخی از معایب لوله کشی کلکتوری عبارتند از:
- هزینه بالاتر نسبت به لوله کشی سنتی
- نیاز به جعبه کلکتور و فضای مناسب برای نصب آن
- نصب پیچیده تر و نیاز به مهارت بالاتر
- نقص فنی در شیرهای کلکتور و عدم دسترسی به آنها
روش‌های نگهداری و تعمیر کلکتور پکيج و رفع عیب‌های احتمالی
برای حفظ عملکرد صحیح و بازده بالای پکیج، لازم است که به نگهداری و تعمیرات دوره ای آن اهمیت داد. بخش مهم پکید، کلکتور است که با توجه به قطعات حساس و پوسته فلزات، باید با دقت بالا مورد بازبینید. برخي از روش‌های نگهداري و تعمير کلکتور پکيج عبارتند از:
سرویس دوره‌ای کلکتور پکیج: بستگی به شرایط استفاده، کیفیت آب، جنس کلکتور و شدید خط‌آیی، کلکتور پکیج باید حداقل هر 6 ماه یک بار توسط متخصص سرویس شود. در سرویس دوره‌ای، عملیات زیر انجام می‌شود:
- تمیز کردن صفحه یا لوله های کلکتور از گرد و غبار و سایر آلودگی ها
- بررسی وضعیت جوش ها، اتصالات و شیرهای کلکتور و رفع نشت آب در صورت وجود
- تنظیم فشار آب گرم در کلکتور و اندازه‌گیری دمای آب خروجی
- بررسی عملکرد پمپ، ترموستات و سایر قطعات الکترونیکی کلکتور
- تعویض قطعات فرسوده یا خراب شده در صورت نیاز
رفع عیب‌های احتمالی کلکتور پکیج: در صورت بروز هرگونه مشکل در عملکرد کلکتور پکيج ، باید سریعا با متخصص تماس گرفته و علت مشکل را پیدا و رفع کرد. برخی از عیب‌های رایج کلکتور پکيج عبارتند از:
1_کاهش دمای آب گرم:
این مشکل ممکن است به دلایل زیر رخ دهد:
- تنظیم نادرست دمای پکیج یا شیرهای کنترلی
- نقص فنی در پمپ، ترموستات یا سنسور دما
- نشت آب گرم از لوله ها یا اتصالات
- رسوبات آب در لوله ها یا کلکتور
- خط‌آيي شديد يا كثيفي كلكتور
2_افزایش دمای آب گرم:
این مشکل ممکن است به دلایل زیر رخ دهد:
- تنظيم بيش از حد دماي پكيج يا شيرهاي كنترلي
- نقص فني در ترموستات يا سنسور دما
- عدم جريان مناسب آب در لوله ها يا كلكتور
- كوچك بودن حجم كلكتور نسبت به مصارف آب گرم
3_عدم جريان آب گرم:
اين مشكل ممكن است به دلايل زير رخ دهد:
- قطع بودن آب سرد يا برق پكيج
- بسته بودن شيرهاي كنترلي يا خروجي كلكتور
- نقص فني در پمپ يا الكترووان
- مسدود شدن لوله ها يا كلكتور توسط رسوبات يا مواد غريبه
- منفجر شدن يا ترك خوردن كلكتور
کلکتور پکیج های شرکت نیوپایپ
همانطور که گفته شد کلکتور پکيج یک نوع اتصال فلزی است که برای توزیع آب گرم و سرد در پکیج های گرمایشی و سرمایشی استفاده می‌شود. کلکتور پکيج باعث می‌شود آب با فشار یکسان به تمام نقاط ساختمان رسیده و از افت فشار و دما جلوگیری کند. کلکتور پکيج همچنین باعث صرفه جویی در مصرف انرژی و کاهش هزینه‌های تاسیسات می‌شود.
شرکت نیوپایپ یکی از تولید کنندگان کلکتور پکیج در ایران است که با بهره گیری از تجربه و دانش فنی بالا، محصولات با کیفیت و استاندارد را به بازار عرضه می‌کند. شرکت نیوپایپ دارای گواهینامه‌های معتبر بین‌المللی و ملی در زمینه تولید لوله و اتصالات پنج لایه، تک لایه، پوش فیت فاضلابی و پلی اتیلن است.
شرکت نیوپایپ در ۴۴ سایز مختلف کلکتور پکیج را تولید می‌کند که بسته به نوع پروژه و نقشه تاسیسات، می‌توان از آنها استفاده کرد. برخی از سایز های رایج کلکتور پکیج عبارتند از:
- ۱/۲×۱/۲×۱/۲ (برای لوله های ۱۶ میل)
- ۳/۴×۳/۴×۱/۲ (برای لوله های ۲۰ میل)
- ۱×۱×۱/۲ (برای لوله های ۲۵ میل)
- ۱/۴×۱/۴×۱/۴ (برای لوله های ۳۲ میل)
برای مشاوره و یا خرید کلکتور پکیج شرکت نیوپایپ، میتوانید با کارشناسان ما در بازرگانی کشیشی در ارتباط باشید.
